FM-BLE50S蓝牙5.0透传模块

型号：FM-BLE50S
描述：蓝牙 5.0 透传模块

1 产品概述
FM-BLE50S模块是一款数据透传类模块，使用的是芯海科技的CST92F25蓝牙芯片，内部集成了底层低功耗的蓝牙5.0的标准协议，模块接口为标准的UART接口，内置了中断输出提示功能，当模块接收到配对蓝牙传送的数时会输出高电平提示信号，用以通知外部设备，同时模块配置了硬件使能脚，在无需数据传输时，可以通过将使能脚置高，来禁用串口数据传输的功能，从而降低系统的功耗。低功耗，波特率可选，蓝牙三种模式：休眠模式，设置模式，关机模式。

2 性能参数
1电压：3.3V
2电流：工作10.75mA 休眠：5uA
3体积：11.2mm X 15.1mm X 1mm
4焊盘：间距50mil(1.27mm)，长度：10.2mm
5数据接口：串口（UART、TTL电平，波特率支持2400、4800、9600（默认）、19200、38400、57600、115200、230400、 460800可选）传输距离：140m（空旷场地）
6模式：休眠模式，设置模式
7存储温度：-40°-至85°，工作-25°至75°
8谐波干扰：2.4GHz，可调发射功率，内置板载天线，用户无需调试天线

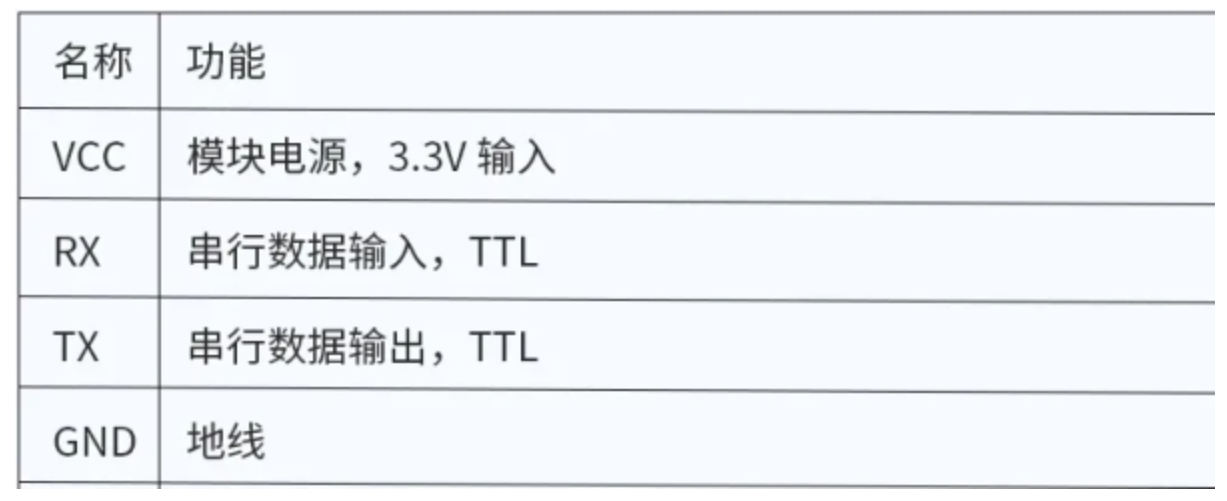

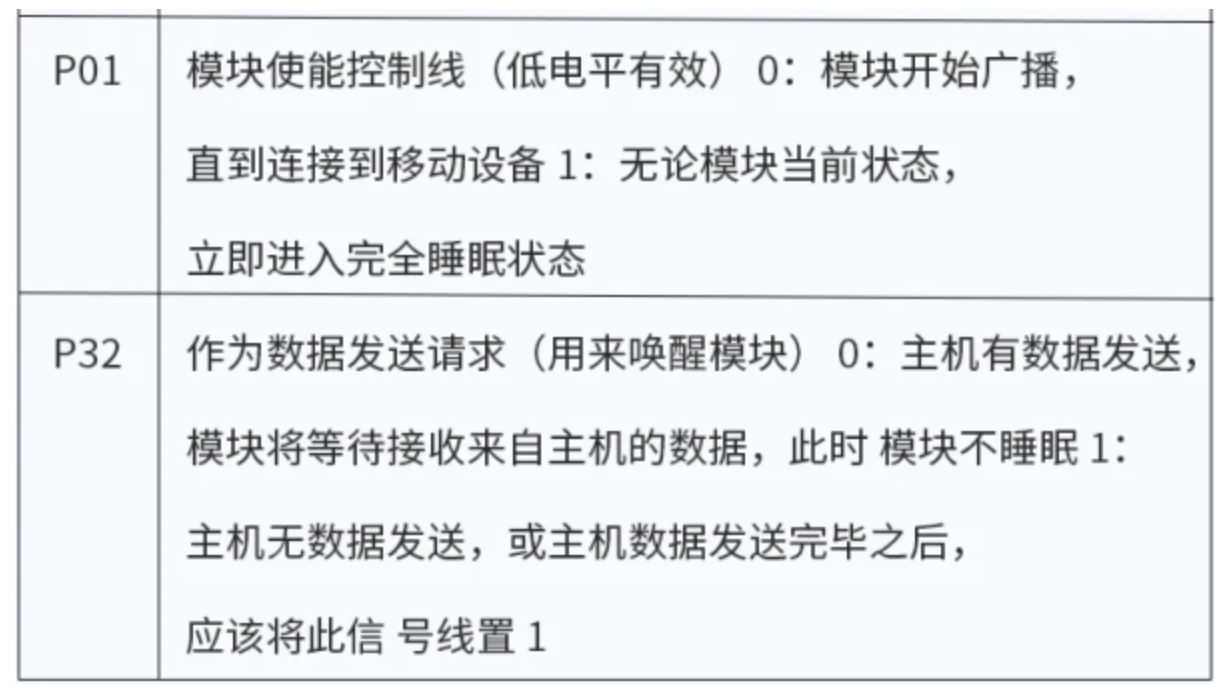

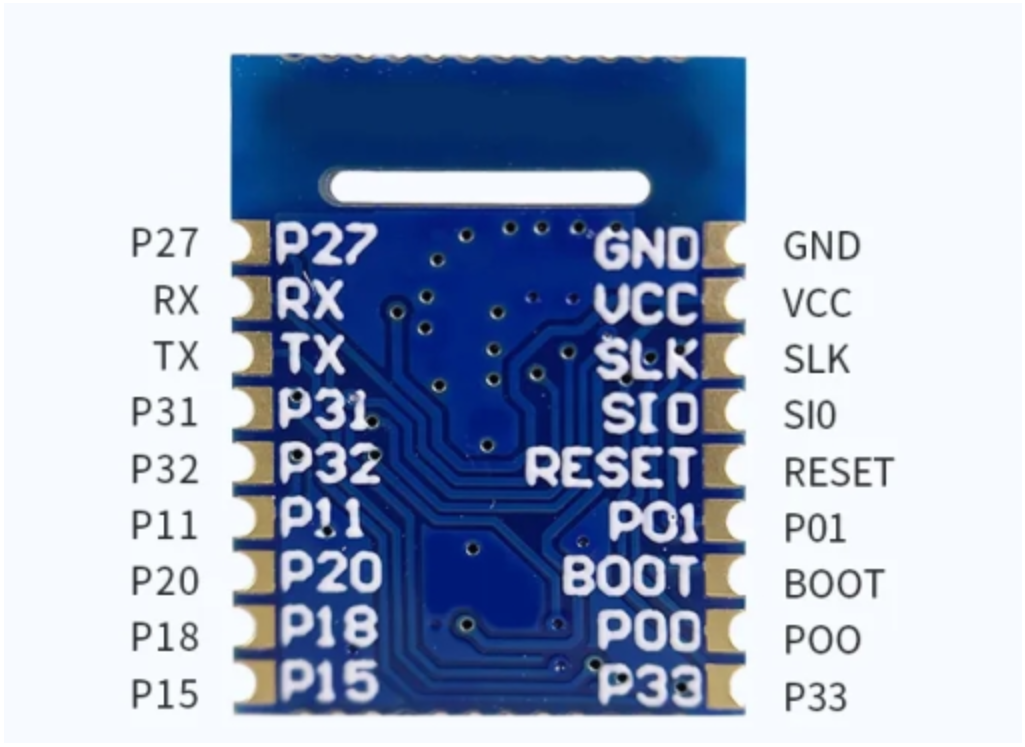

3 引脚说明

4 模式介绍
设置模式：P01拉低，P32拉低，用串口发送给模块后，模块进入设置模式。
透传模式：通过发送指令可以使模块退出配置模式后进入透传模式
关机模式：P01脚拉高，模块会关机。
休眠模式：P32脚拉高，模块进入休眠

5 硬件连接方法

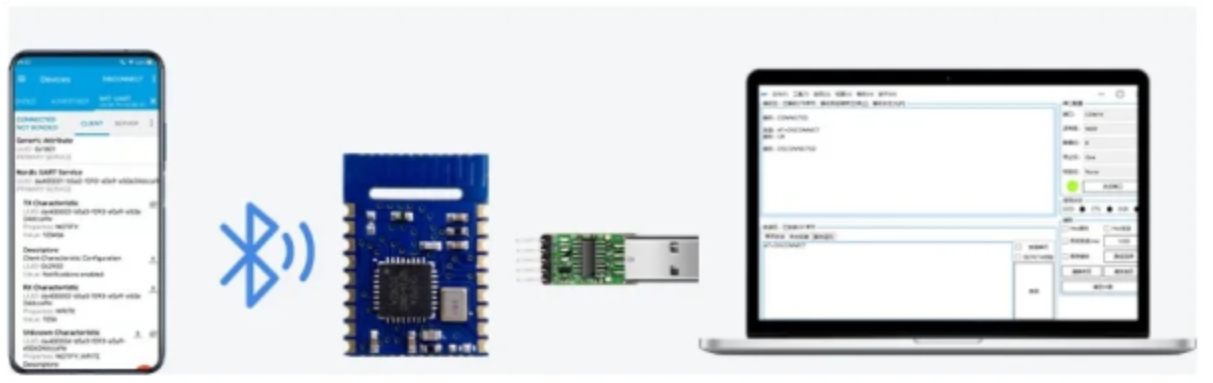

这里以手机蓝牙无线接透传模块，透传模块接 USB-TTL 模块接到电脑端，实现手机数据传输到电脑端为例。

TTL 电平连接

USB 串口模块连接透传模块的方法是：把模块和USB-TTL连接好，在插到电脑上。

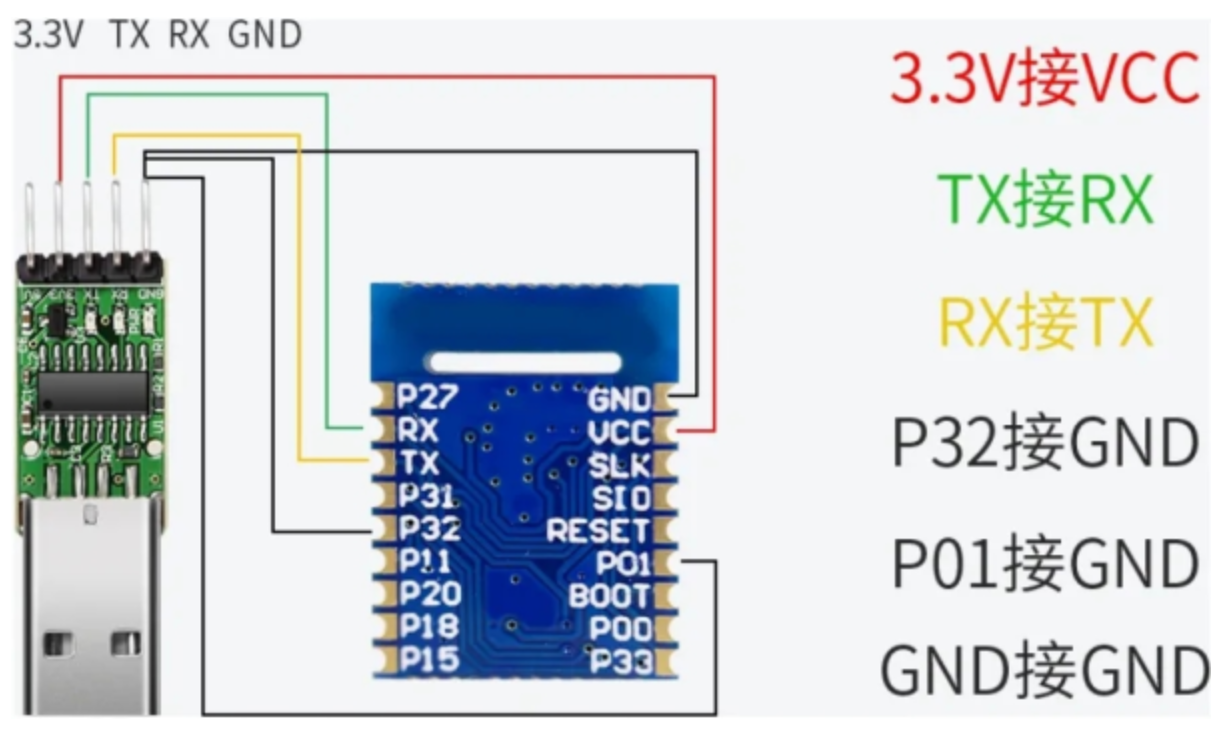

模块和USB-TTL连接方法是：模块的VCC TX RX GND 分别于USB串口模块的 3.3V RX TX GND对应相接，注意TX
和RX需要交叉，即TX和RX，RX和TX,P32以及P01接GND.

6 上位机使用方法

6.1 使用方法

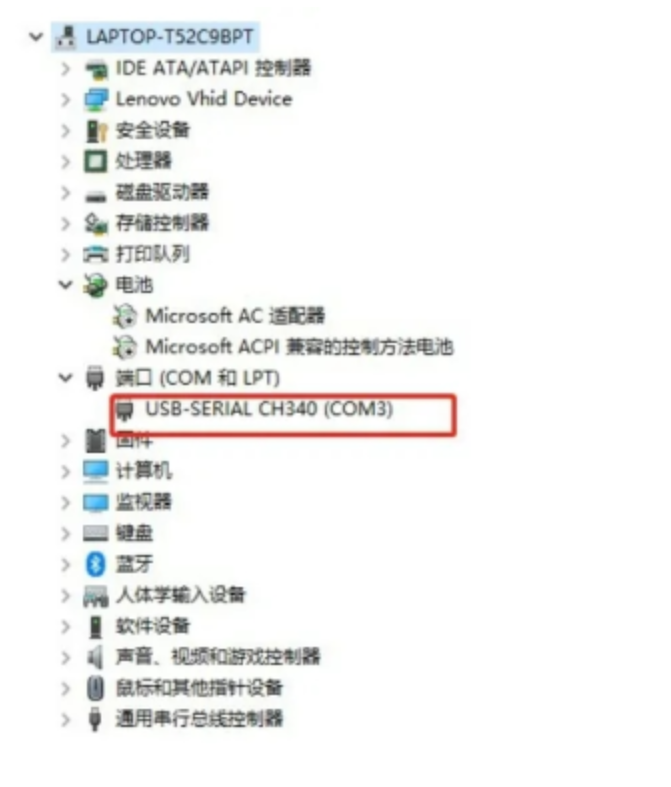

通过 USB-TTL 模块连接上电脑打开上位机，安装好串口模块对应的驱动 CH340 以后，可以再设备管理器中查询到对应的端口号。

三合一驱动程序为 CH340，下载链接如下： https://114m.top/download.php?filename=CH340G.ZIP

6.2 打开电脑串口助手

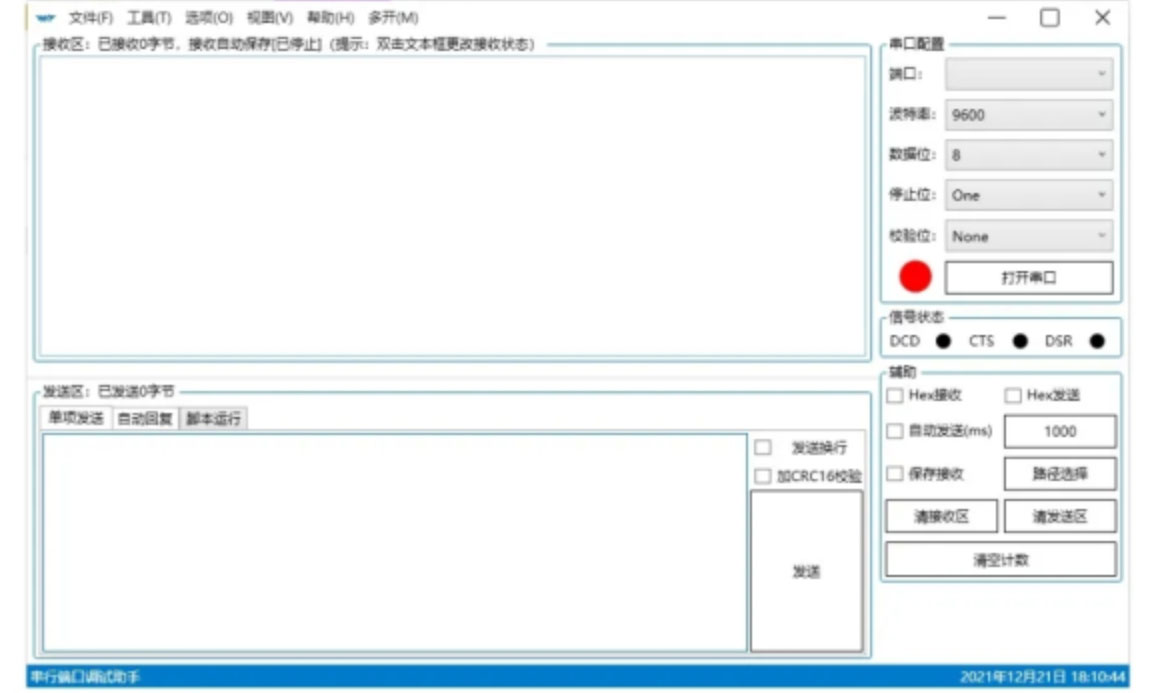

打开串口调试助手，选择正确的串口，串口号是设备管理器里面显示那个串口号，数据位 8位，停止位 1 位，校验位 0，波特率 9600。

6.3 数据发送以及接收
部分按键功能以及含义：
1. DISCONNET：代表蓝牙模块已连接上，点击 DISCONNET 会断开连接。
2. CLIENT：在此项才能进行发送和接收数据。
3. TX Characteristic：接收电脑发送过来的数据。
4. RX Characteristic：发送数据到电脑上。
5. Unknown Characteristic：发送指令设置模块

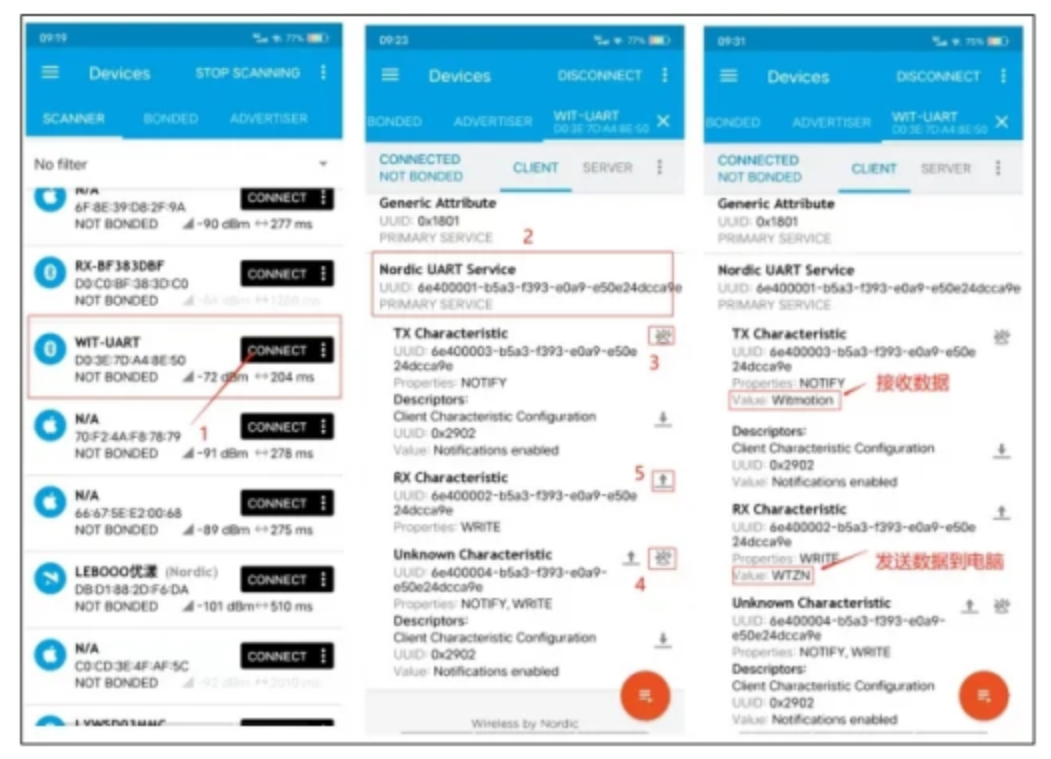

先进入到 NRF connet 搜索到透传模块（名称默认为FM-UART）点击“connet”连接模块（步骤1），点击"Nordic UART Service"（步骤2），打开通信（步骤3、4），发送数据"FMZN"到电脑（步骤5），同时也可以使用电脑串口助手发送数据"FMmotion"到手机，如下图所示：

6.3 手机端发送指令设置模块

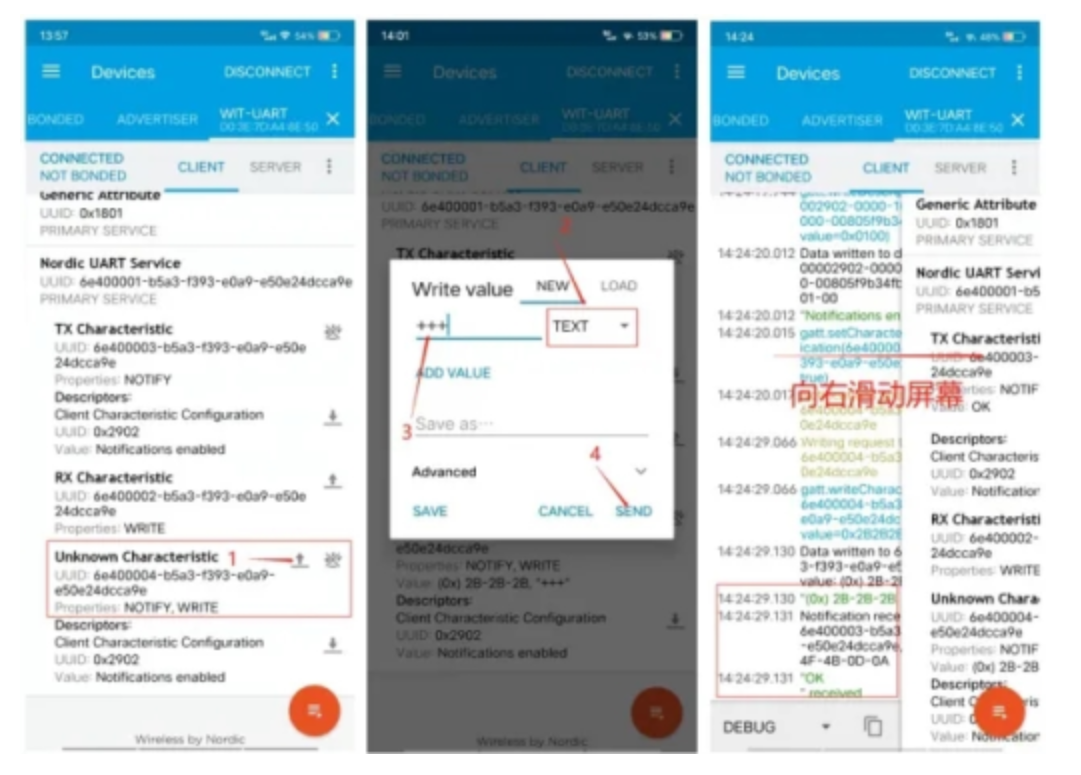

先打开通信，步骤参考6.3章节，然后点击发送指令（步骤1），弹窗出现后点击（步骤2）选择发送数据类型为 TEXT 类型，在输入框输入指令（步骤3），点击SEND (步骤4) 发送指令，最后向右滑动屏幕会看到发送的指令以及模块回复OK，表示指令发送成功。

注意：所有注AT指令都需要加回车换行！

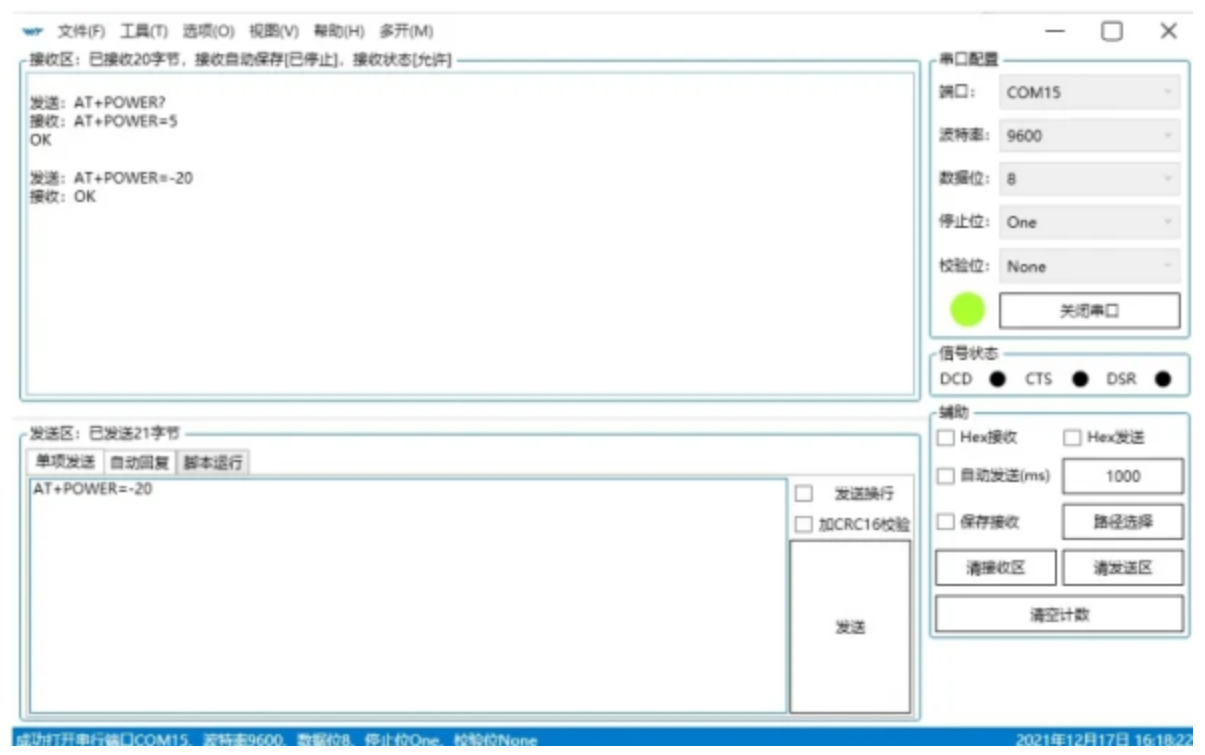

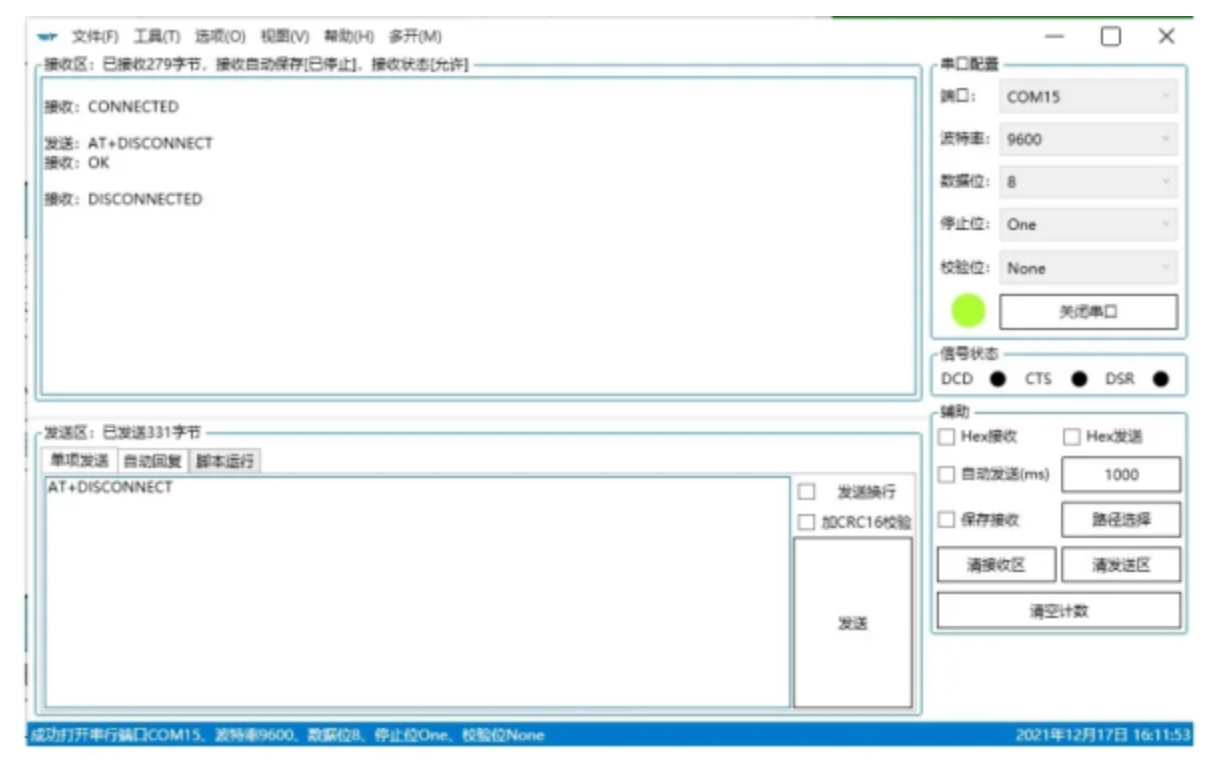

7 通信协议通 (AT 指令指 )
7.1 设置模式
AT 指令需要在设置模式下发送设置模块，在透传模式下会直接 **AT **指令当做数据给透传出去，不能起到设置模块的作用。先使模块进入配置模式，P01以及P32需要拉低，使用串口助手发送+++，模块恢复OK，进入配置模式，串口波特率：9600，停止位 1，校验位 0。

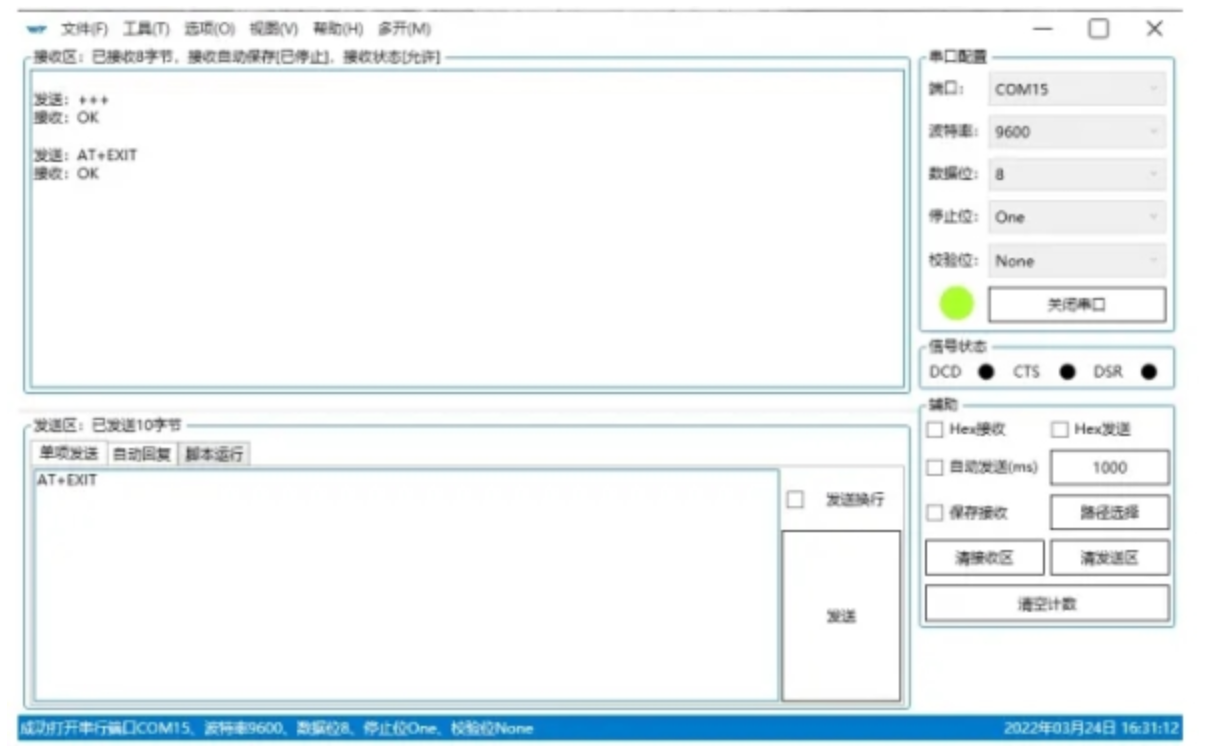

退出设置模式：AT EXET

注意：所有注AT指令都需要加回车换行！

7.2 蓝牙名称
查询蓝牙名称：AT NAME?
设置蓝牙名称：AT NAME=

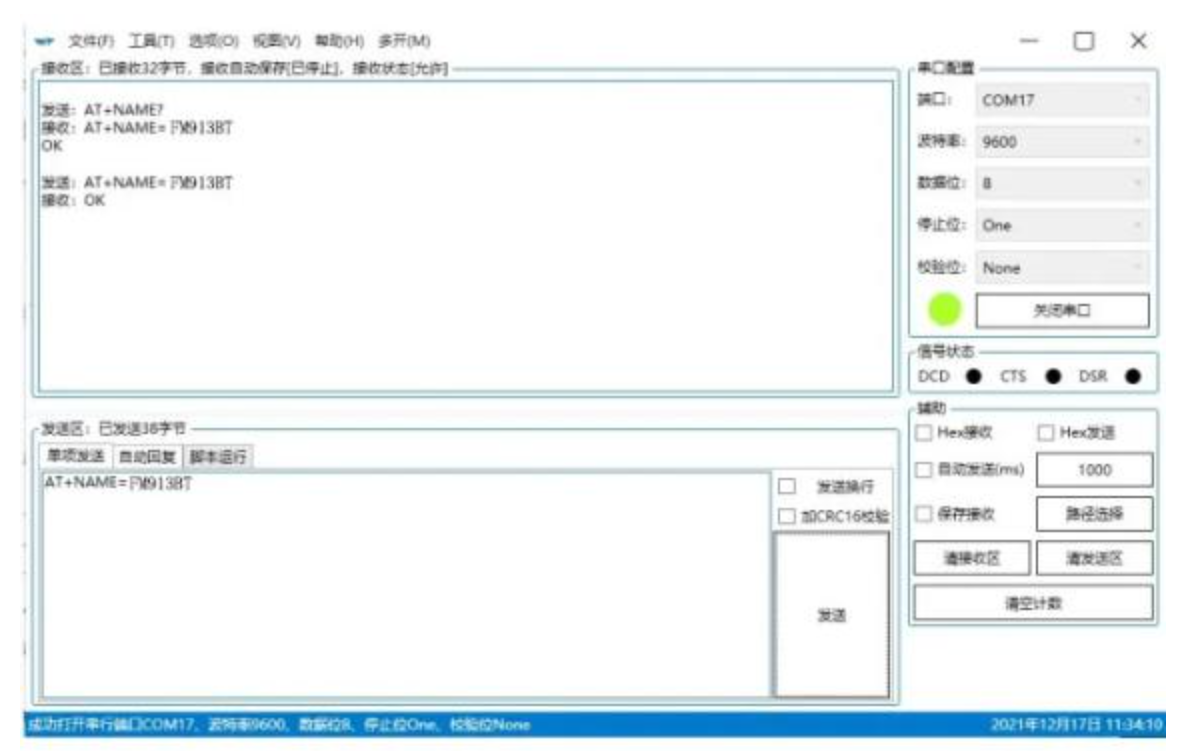

示例：修改蓝牙名称为 FM913BT，发送指令AT NAME=FM913BT蓝牙名称不能有中文字符。模块会返回 OK 指令，表明设置成功。

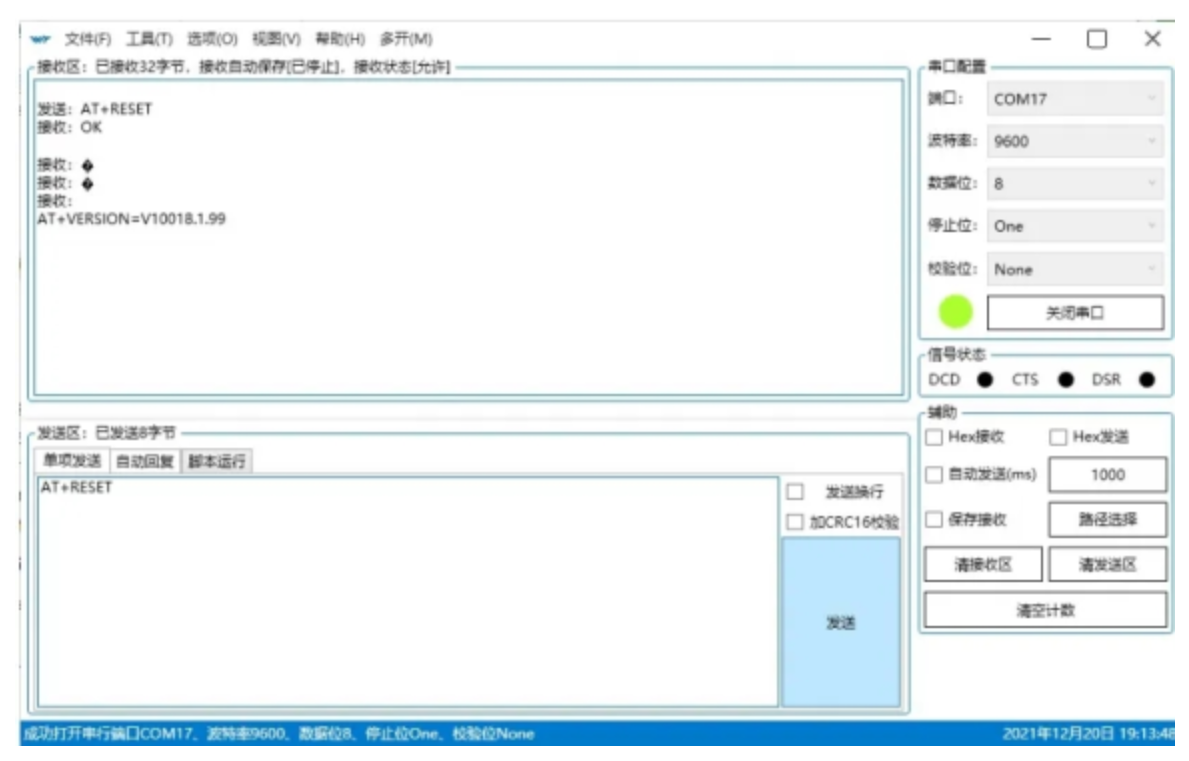

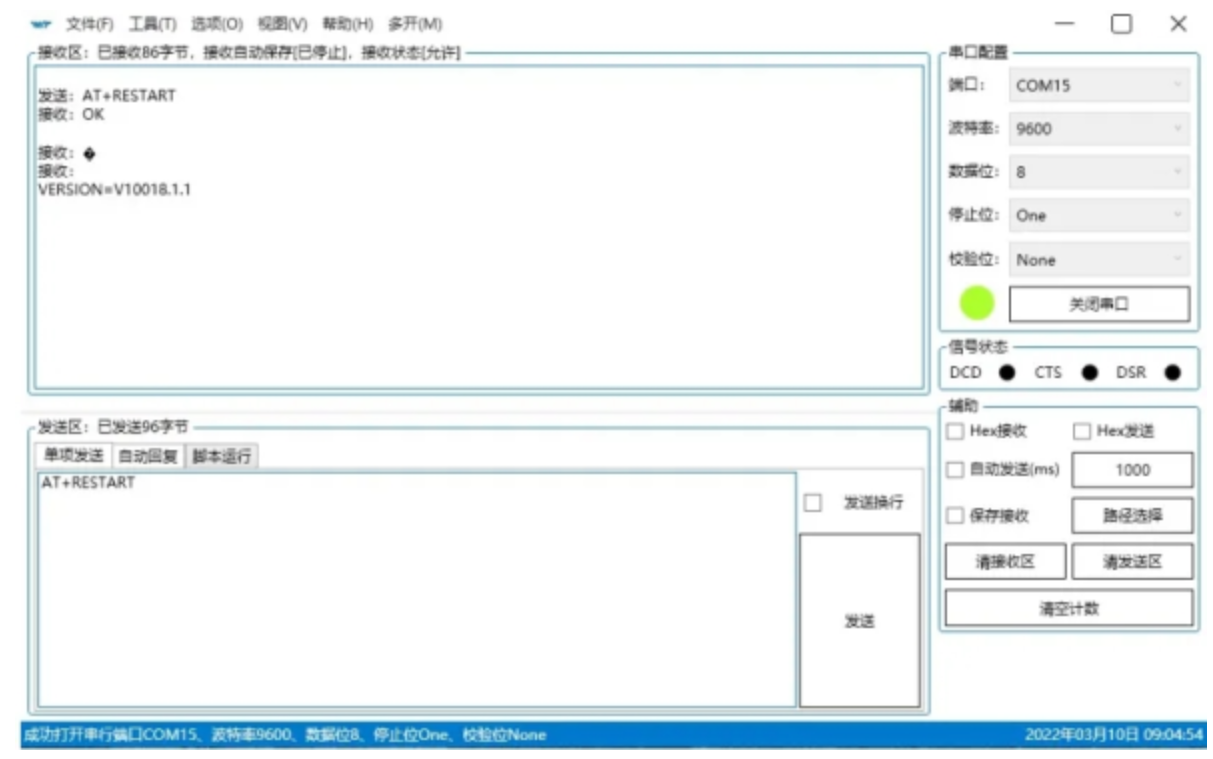

7.3 查询固件版本

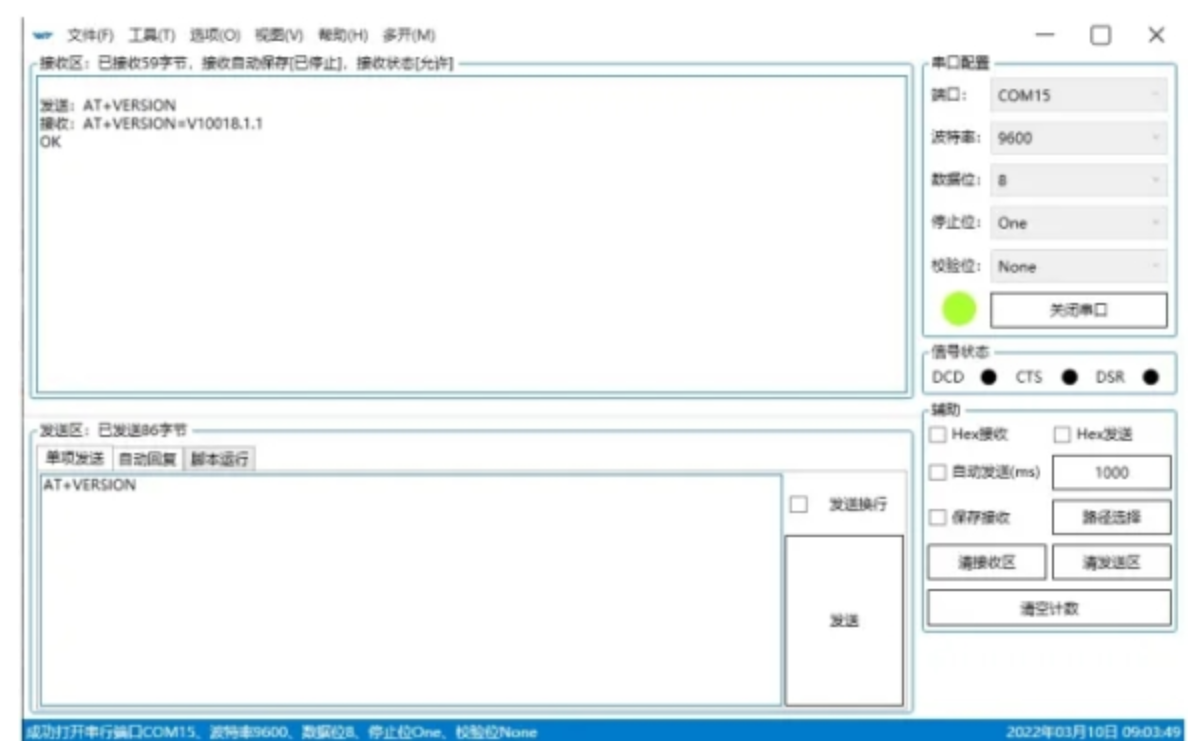

查询固件版本：AT VERSION
回复格式：AT VERSION=V10018.1.1
OK

7.4 MAC地址地

查询设备 MAC 地址：AT MAC?
设置设备 MAC 地址：AT MAC=

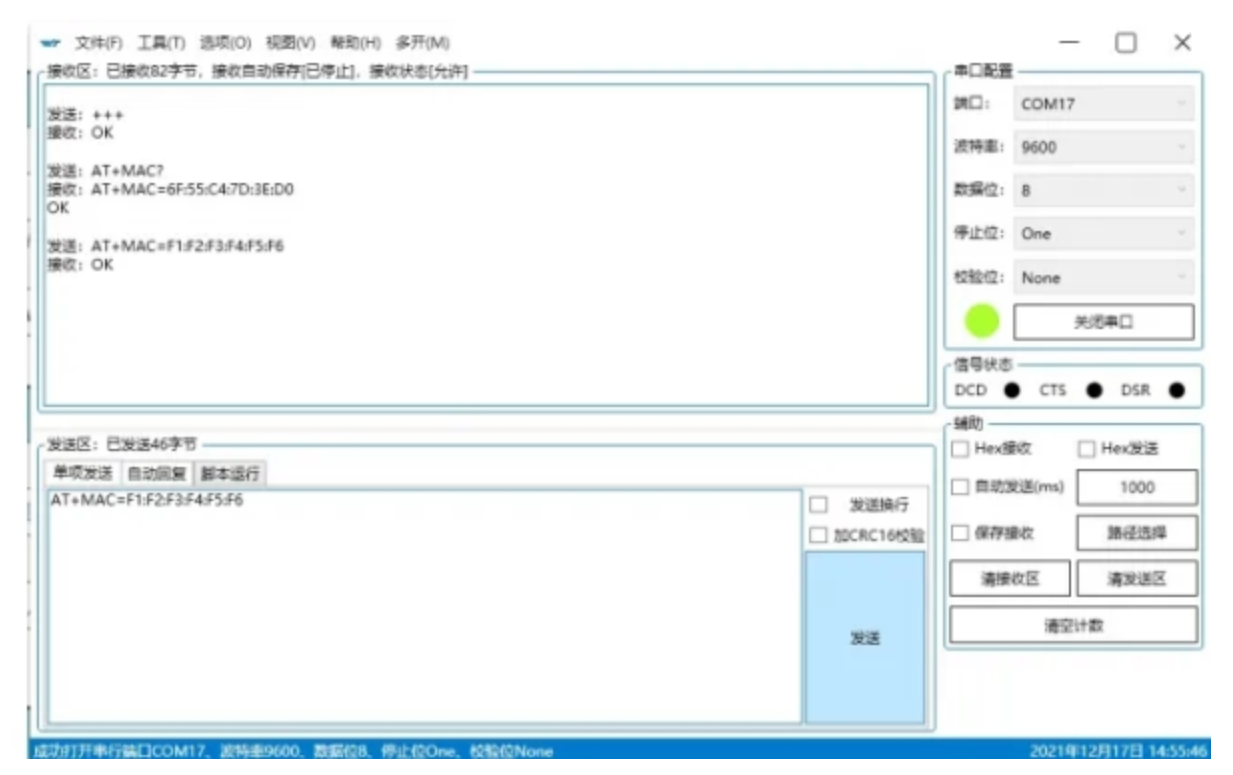

示例：设置MAC地址为F1:F2:F3:F4:F5:F6，发送指令AT MAC=F1:F2:F3:F4:F5:F6，模块会返回 OK 指令，表明设置成功。
注意：设置成功后新的 MAC 地址在重启后生效；掉电保存。

7.5 广播参数

查询广播参数：AT ADS?
设置广播参数：AT ADS=

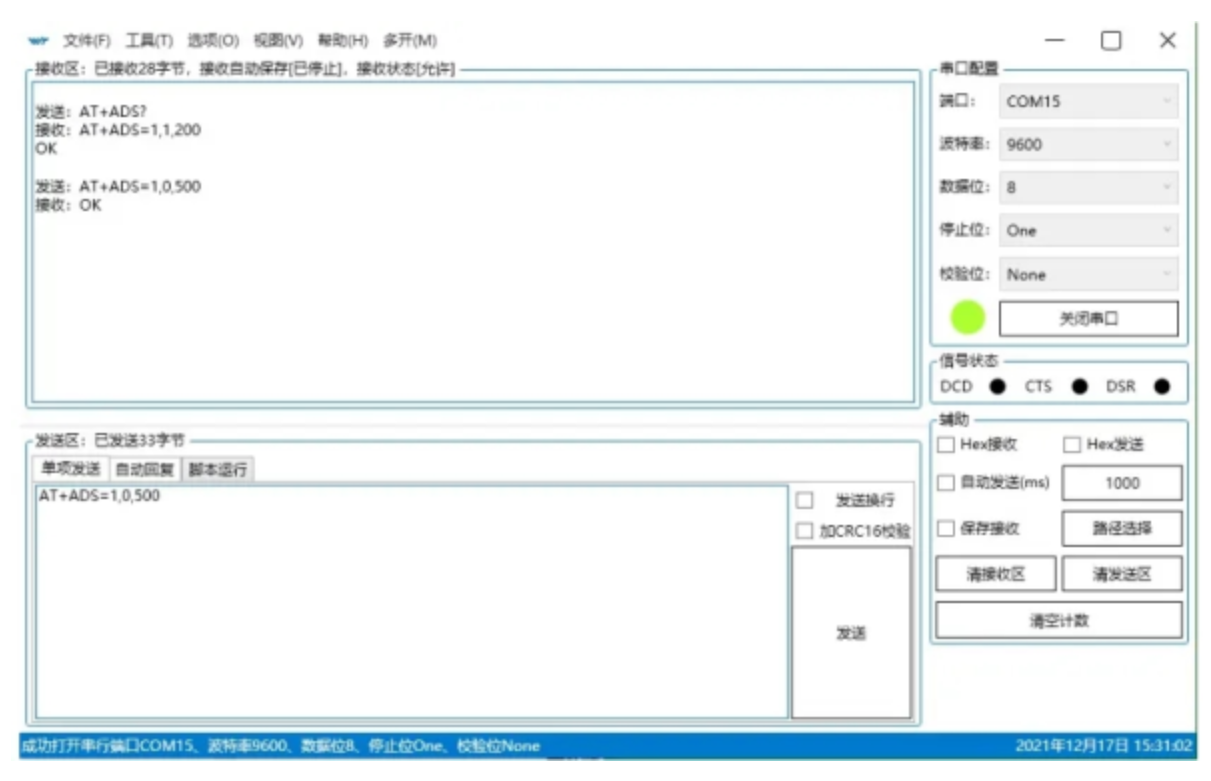

示例：设置广播参数为1,1,200，发送指令AT ADS=1,0,500，模块会返回 OK 指令，表明设置成功。
参数说明：参数 1：广播状态中 0：不广播 1：广播
参数 2：暂无作用
参数 3：广播间隔为 500 ms 参数范围：必须是0.625ms的整数倍。

7.6 连接间隔

查询设备当前连接间隔：AT CNT_INTERVAL?
设置设备连接间隔：AT CNT_INTERVAL=

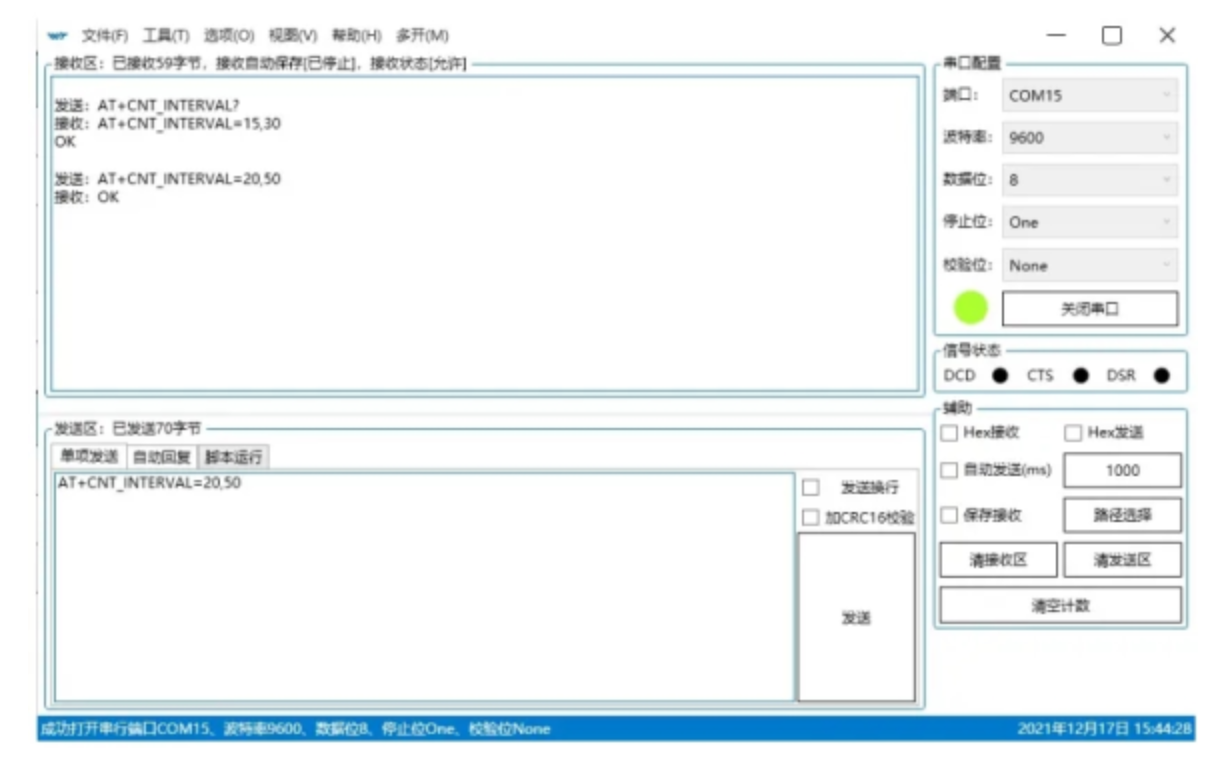

示例：设置连接间隔为20,50，发送指令AT CNT_INTERVAL=20,50，模块会返回 OK 指令，表明设置成功。
参数说明：连接间隔参数的必须是连 1.25的整数倍的，连接间隔设置过后，只有在设备初始化时生效，当于重启生效；手机 App连接最小连接间隔 20ms (苹果最小连接间隔 30ms)，模块连接可以达到 20ms以下（最8ms）；注意：模块和模块连接最大连接间隔和最小连接间隔可以设置为一样的值，注传输效率会更好，但模块和传APP连接时最小连接间隔和连最大连接间隔最好设最置一个范围区间置 (建议建 50 毫秒的差值），这样模块和 APP的兼容性更好。

7.7 BLE service

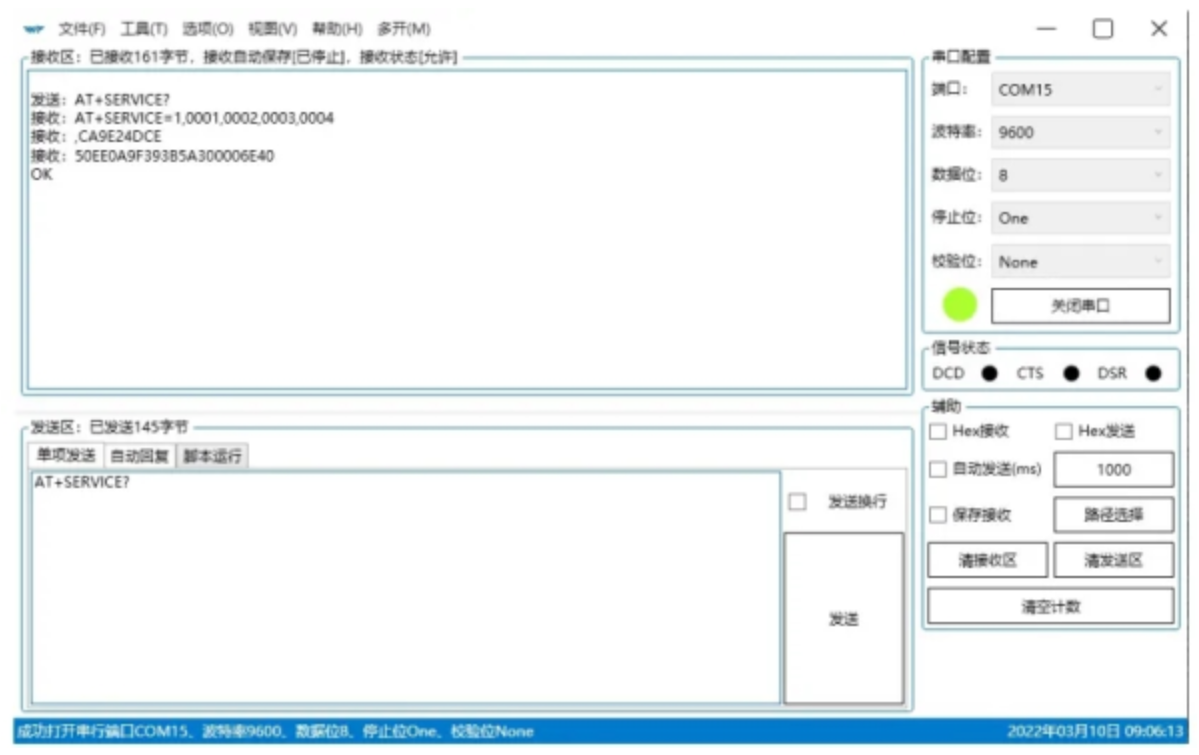

查询设备当前 service 配置参数：AT SERVICE?
设置设备 service 相关属性：
示例：设置service参数为0,FFF0,FFF1,FFF2,FFF3，发送指令AT SERVICE=0,FFF0,FFF1,FFF2,FFF3，模块会返回 OK 指令，表明设置成功。
